產品介紹

易通高速泛用一體機，突破行業常規,大幅提升產品的速度、精度及穩定性

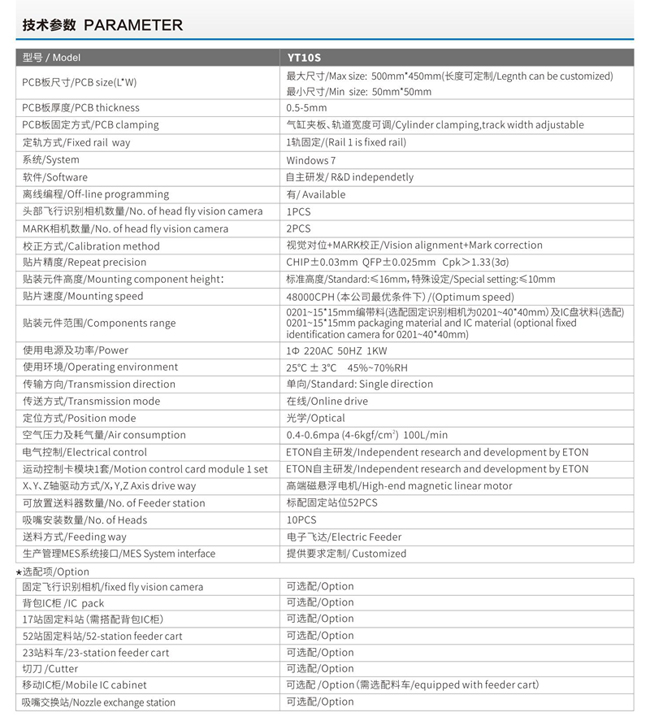

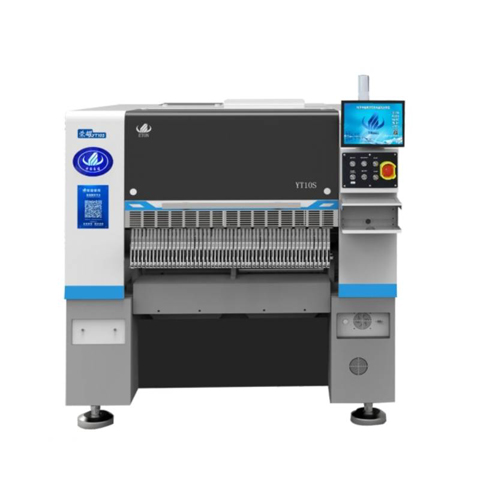

一、易通榮耀YT10S貼片機功能特點

X、Y、Z軸均采用自主研發高端磁懸浮電機

Y軸采用雙驅龍門結構

全球首創采用單相220V電源，低耗節能

支持自動切換吸嘴功能(選配)

支持IC背包及IC托盤模塊

1控1獨立轉角控制，每個吸嘴可獨立測試

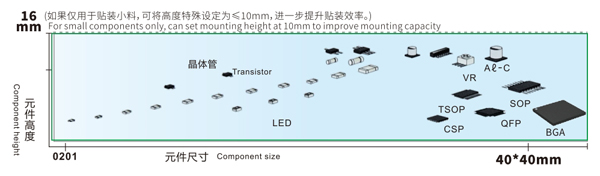

支持0201~15*15mm封裝料及IC料

15*15~40*40mm元件需選配固定相機

最高時速可達到48000CPH

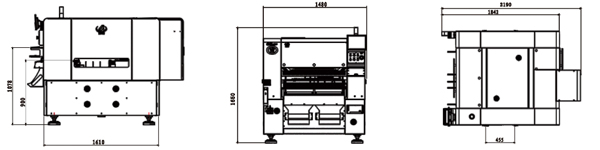

長x寬x高：1480X2190X1650mm

總重量：1850kg

二、國際發明專利：貼裝頭IN

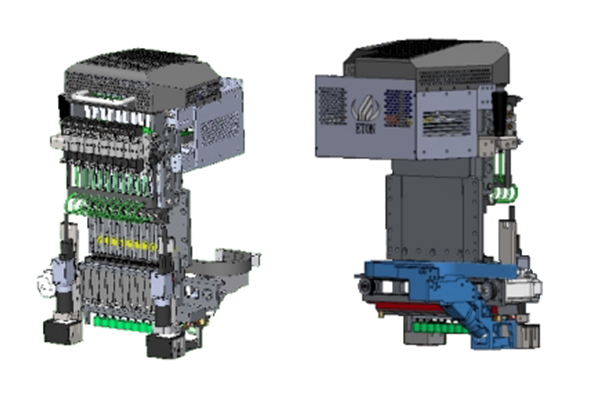

一體化貼裝頭

輕量型，頭部整體成型，10套Z軸均采用模組式磁懸浮獨立控制,大幅提升貼裝頭的速度、精度及穩定性。

精準轉角系統

模組式轉角系統,獨立控制每個元器件角度,確保高精度貼裝,單頭10個吸嘴，中心距16mm。

識別系統

一體成型高速精密飛行識別相機，提升識別速度及精度，在X、Y軸移動中進行識別，再次提升貼裝效率。

同級產品中超高速的貼裝能力

通過采用高端磁懸浮及通用型貼裝頭技術,相比傳統機型貼裝能力提升25%，實現了本公司最優條件下48000CPH的貼裝速度。

真空傳感裝置

每個吸嘴具備獨立檢測功能,提高設備的穩定性:產品的可靠性。

三、靈活支持生產現場

光學識別相機

頭部飛行識別+固定飛行識別相機(選配),可以對尺寸小于40*40mm的元件做高速高精度識別。

雙Mark相機識別：高精度Mark相機識別系統，采用3色照明識別方法，使用任意形狀Mrak,應用范圍更廣。

固定飛行識別相機(選配)：通過高速飛行識別相機一次性快速采集多個頭部圖像,進行元件圖像位置視覺校準，對中校正,光源亮度可調。

四、易通貼片機的運輸軌道系統結構

單軌單臂，貼裝頭10個吸嘴。

最大可貼裝500*450mmPCB,最小貼裝50*50mmPCB。

可選配IC背包，實現靈活生產。

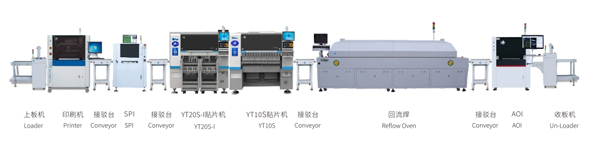

通過模組式貼裝頭及多樣生產模式,可靈活組線。

五、實現穩定生產的功能

采用全新自主研發高精度貼裝頭

超高速頭部識別相機,保障貼裝精準度。

配備吸嘴獨立真空檢測功能，更好的保障了取料的穩定性。

離線編程功能，縮短換線周期。

軟件具備AI智能學習和自動優化功能。

可提供MES系統接口。

具備坐標導入功能。
